La hauteur et la profondeur d’une porte coulissante ne se lisent pas sur une fiche produit comme on choisirait une porte battante. Le vantail doit couvrir l’ouverture avec un recouvrement suffisant, le rail nécessite un dégagement vertical, et la profondeur du châssis (ou de la cloison à galandage) conditionne l’épaisseur de mur fini. Nous détaillons ici les paramètres techniques qui déterminent réellement le dimensionnement.
Épaisseur de cloison et profondeur du châssis à galandage
Sur une porte coulissante en applique, la profondeur se limite à l’encombrement du rail et du vantail, soit quelques centimètres devant le mur. Le sujet devient critique dès qu’on passe à un système à galandage : le châssis escamotable impose une épaisseur de cloison minimale qui dépend du vantail choisi.
Un châssis simple vantail destiné à recevoir une porte de 40 mm d’épaisseur exige en général une cloison finie d’au moins 100 mm, habillage plâtre compris. Avec un vantail plus épais (vitré ou acoustique), cette épaisseur grimpe. Nous recommandons de toujours partir de l’épaisseur du vantail, puis d’ajouter les deux parements de plâtre et le jeu de fonctionnement, plutôt que de se fier à un gabarit « standard ».
Calculer la hauteur et profondeur pour porte coulissante standard suppose de connaître précisément l’épaisseur de la cloison d’accueil et le type de parement retenu, faute de quoi le châssis sera sous-dimensionné ou le doublage impossible à refermer proprement.
Cas du doublage sur mur porteur
Quand la porte coulissante s’intègre dans un doublage rapporté sur un mur porteur en parpaing ou en béton, la profondeur disponible est celle du vide entre le mur brut et le parement. Un doublage classique sur ossature métallique de 48 mm plus une plaque de 13 mm ne laisse pas assez de place pour loger un châssis à galandage. Il faut alors passer à une ossature de 70 mm minimum, ou opter pour un système en applique avec habillage rapporté.
Hauteur de porte coulissante : passage utile et réservation haute

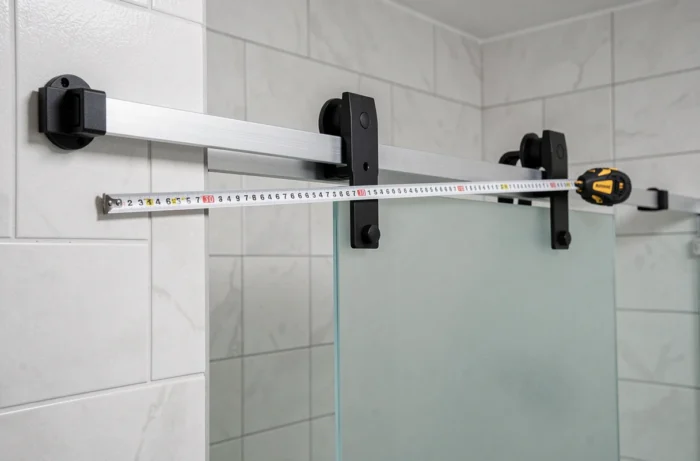

La hauteur nominale du vantail n’est pas la hauteur de passage. Le rail supérieur, qu’il soit apparent ou encastré, consomme entre 40 et 80 mm selon le modèle. Sur un châssis à galandage, le bandeau technique supérieur réduit encore le passage libre.
Pour une ouverture brute de 2 050 mm sous linteau, un vantail dit « 2 040 » ne laissera qu’environ 2 000 mm de passage réel une fois le rail et les chariots en place. Si le sol reçoit un revêtement épais après pose du rail, la hauteur de passage diminue davantage.
Accessibilité PMR et hauteur de seuil
La réglementation française d’accessibilité (arrêté du 24 décembre 2015) impose une largeur de passage utile d’au moins 83 cm pour les portes intérieures principales, ce qui correspond à un vantail de 90 cm de largeur nominale. La porte coulissante présente un avantage net ici : elle supprime le débattement et libère l’espace de manœuvre latéral exigé pour les portes battantes.
En hauteur, la norme n’impose pas de seuil affleurant pour les portes intérieures, mais un ressaut supérieur à 20 mm au sol complique le franchissement en fauteuil. Un rail encastré dans la dalle ou un système sans guidage bas (rail supérieur seul avec guide discret) règle ce point. Nous observons que le choix du guidage bas impacte autant l’accessibilité que la hauteur de passage.
Dimensions standard de porte coulissante et marges de recouvrement
Les vantaux du commerce se déclinent autour de quelques gabarits récurrents :
- Largeur 73 cm, 83 cm ou 93 cm pour les portes simples, avec une hauteur de 204 cm. Ces cotes correspondent aux ouvertures courantes du bâti résidentiel français.
- Largeur 120 cm en double vantail symétrique, souvent proposée pour les séparations de pièce, avec la même hauteur de 204 cm.
- Des modèles « grande hauteur » à 211 ou 220 cm existent, mais ils nécessitent un linteau suffisamment haut et un rail renforcé pour supporter le poids supplémentaire.
Le recouvrement latéral, c’est-à-dire la partie du vantail qui dépasse de chaque côté de l’ouverture en position fermée, doit être d’au moins 30 mm par côté pour garantir l’étanchéité visuelle et limiter le passage de lumière. En applique, prévoir un vantail plus large que l’ouverture brute d’au moins 60 à 80 mm au total.
Erreurs de cotation fréquentes sur chantier
La première erreur consiste à mesurer l’ouverture une seule fois, en un seul point. Les murs rarement parfaitement d’aplomb créent des variations de plusieurs millimètres entre le haut et le bas de la baie. Nous recommandons trois prises de cotes en largeur (haut, milieu, bas) et trois en hauteur (gauche, centre, droite), en retenant systématiquement la dimension la plus petite.
La seconde erreur concerne la profondeur de refoulement. Pour une porte coulissante en applique, le mur adjacent doit offrir un linéaire libre au moins égal à la largeur du vantail, sans interrupteur, prise ni obstacle. Si ce dégagement manque, il faut soit réduire la largeur du vantail (et donc la largeur de passage), soit basculer vers un système à galandage.
Poids du vantail et choix du rail
Un vantail standard en panneau alvéolaire pèse peu et se satisfait d’un rail léger. Un vantail en bois massif, vitré ou à âme pleine dépasse facilement 30 kg et nécessite un rail renforcé avec roulements à billes. Le poids du vantail détermine le type de rail, qui détermine la réservation haute nécessaire. Ignorer cette chaîne de dépendances conduit à des reprises coûteuses une fois le faux-plafond posé.
Le dimensionnement d’une porte coulissante se joue sur trois cotes interdépendantes : la largeur de passage utile, la hauteur libre sous rail et la profondeur de cloison ou de refoulement. Traiter ces paramètres séparément, comme le font la plupart des configurateurs en ligne, expose à des incompatibilités que seul le relevé sur site permet de détecter.
